CPU，在一块石头里面嵌入了计算的灵魂。
西游记里，石头里蹦出来秒天秒地的孙悟空，那是文学虚构。
现实中，让一块石头里面嵌入一颗计算的灵魂，却是人类掌握的真实魔法。
让机器学会计算，很早之前人类就在谋划。

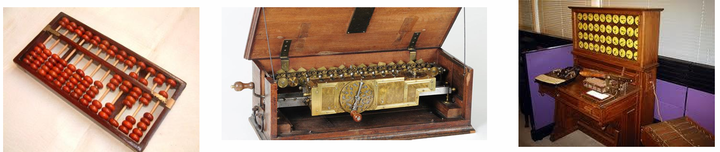

从算盘，手摇计算器，制表机等等。

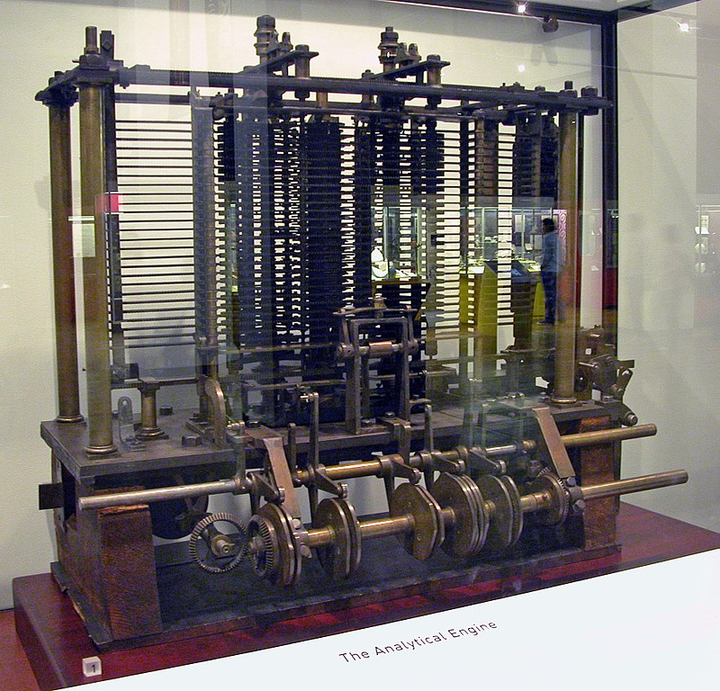

19世纪中期，英国有个叫查尔斯·巴贝奇的老哥，他脑子里就蹦出了个“分析机”。
这玩意儿，蒸汽驱动的，能编程！
虽然最后没完全造出来，但他的设计理念简直是“神预言”机器能“吞噬自己的尾巴”，说白了就是能根据计算结果自己调整下一步怎么走。
这就是程序里“if-else”的祖宗
他把CPU叫“磨坊”，内存叫“仓库”。
那尺寸，一个15英尺高，一个20英尺长，简直是巨无霸！
而且，他还想到了打印机、打孔卡片编程这些，跟咱们现在的电脑是不是有点像？
巴贝奇的分析机虽然牛，但真正给它“注入灵魂”的，是阿达·洛芙莱斯这位伯爵夫人。
她翻译了一篇关于分析机的文章，然后加了七篇长长的注释。

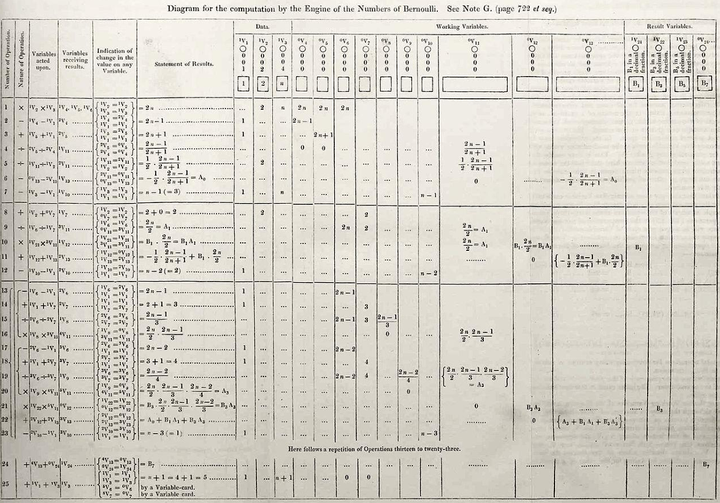

其中一篇，就写了怎么用分析机算伯努利数，这可是公认的第一个公开发表的计算机程序！
更牛的是，洛芙莱斯这姐们儿，眼光比巴贝奇还远。
巴贝奇觉得这机器就是个“算数机”，
但洛芙莱斯直接预言：这玩意儿不光能算数，还能处理音乐这种“非数字信息”！
她把这叫“诗意科学”，简直是把技术和艺术都玩明白了。
为了纪念她，美国国防部还专门搞了门编程语言，就叫“Ada”！
另外，英伟达在22年也出了一个GPU架构叫做Ada Lovelace，也是根据这姐们名字命名。
阿达·洛芙莱斯真正计算机领域的大女主，一代宗师。
到了1936年，英国数学家艾伦·图灵登场了。
他搞了个“a-machine”，后来被他导师命名为“图灵机”。这玩意儿，是个“理想化模型”，用数学语言描述了一个能进行任意计算的简单设备。
通过它，图灵证明了计算的普遍性质，也揭示了机械计算的“天花板”——比如那个著名的“停机问题”，就是算不出来的！

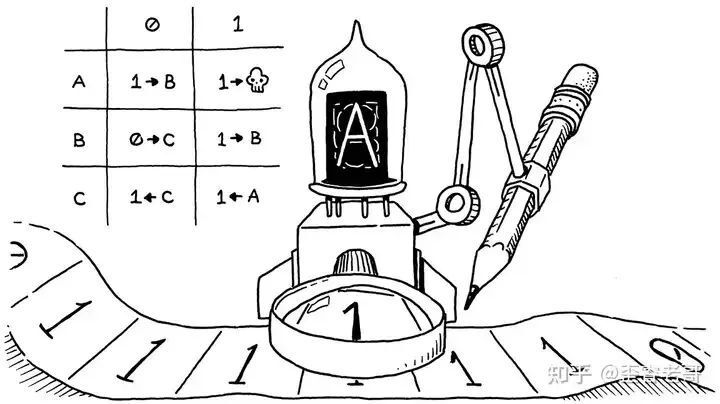

图灵机，就是CPU的“理想化模型”啊！
它用一个无限长的纸带，一个磁头，根据内部状态和当前符号来读写、移动。
别看它简单，但任何一台真电脑能算的问题，图灵机也能算！
这叫“图灵完备性”。
图灵的工作，不光给计算机科学奠定了基石，还顺带搞出了“图灵测试”，直接影响了人工智能的发展！
最后出场压轴出场的，匈牙利裔美国数学家约翰·冯·诺依曼，在1945年搞出了个“存储程序计算机”的概念，也就是咱们现在说的“冯·诺依曼架构”。

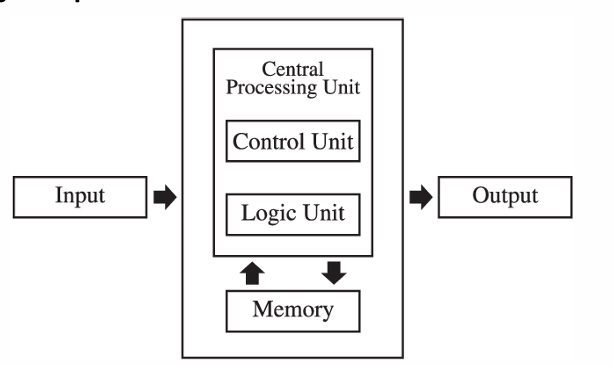

冯诺依曼架构
在这个架构里，CPU就是“大脑”，里面有算术逻辑单元（ALU）负责算数和逻辑，控制单元（CU）负责发号施令。
CPU从内存里一条条地取指令、执行指令，还有寄存器和高速缓存这些“小弟”帮忙提速。
现在，从超级计算机到你手里的智能手机，几乎所有现代电脑，都TM是冯·诺依曼架构的“徒子徒孙”！
以前的电脑，指令是“硬编码”在硬件里的，改功能就得动刀子。
冯·诺依曼牛就牛在，他把程序指令和数据都存在同一个内存里，这样一来，电脑就变得“万能”了，想干啥，换个程序就行！
所以说，CPU的“灵魂”是这些大佬们一点点“画”出来的。
巴贝奇画了个草图 ，图灵给草图定了规矩 ，洛芙莱斯给草图写了第一个“剧本” ，最后冯·诺依曼把草图变成了可执行的“施工图” 。
这是一场跨越世纪的“接力赛”！
CPU，就是这些抽象思想的物理化身，它证明了人类抽象思维的强大力量，能把最虚无缥缈的逻辑，变成最坚实可靠的硬件。

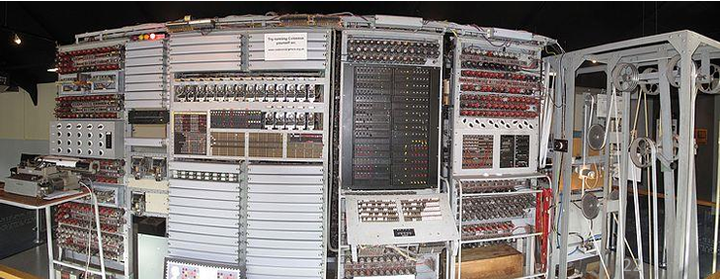

大型计算机出现了，是一个占据一间房间的庞然大物。
CPU还没有出现，它在等待一个机会。
如果说理论是CPU的灵魂，那工程就是它的肉身。
把那些天马行空的理论，变成指甲盖大小、能跑几十亿晶体管的玩意儿，这才是人类工程的真正巅峰！
故事得从1947年说起，贝尔实验室那仨哥们儿——肖克利、布拉顿、巴丁，搞出了晶体管 。
这玩意儿，比真空管小多了，还省电，发热也少，直接给电子设备“瘦身”打下了基础。
然后大家就开始琢磨，怎么把更多晶体管塞到一块硅片上。
1959年，德州仪器的基尔比搞出了第一个集成电路（IC），接着仙童半导体的诺伊斯也搞出来了 。
特别是光刻技术一出来，直接把电路图“刻”到硅片上，大规模生产瞬间就起飞了！

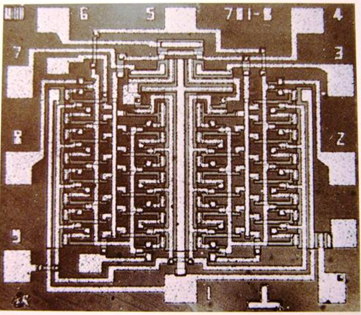

集成电路
1968年，诺伊斯、摩尔、格鲁夫这仨大佬从仙童出来，创办了Intel。
一开始他们是做内存芯片的 。
但转折点来了，
1969年，一家日本公司Busicom委托intel设计一系列应用于计算器的芯片。
因为这个任务，Intel的工程师霍夫脑洞大开：为啥不把CPU的所有逻辑电路都塞到一块芯片上呢？
这想法，直接催生了“微处理器”！
1971年1月，Intel团队真把这玩意儿造出来Intel 4004 ！

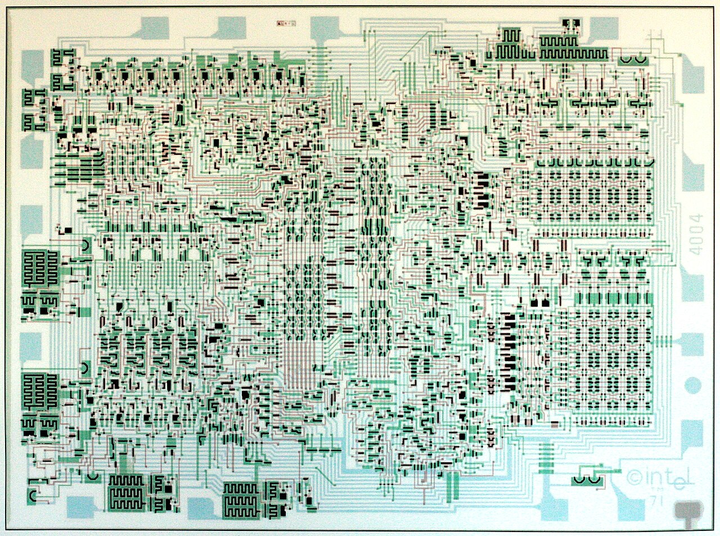

4004的版图
这是第一款商用微处理器，虽然是为计算器设计的，但大家很快就意识到，这小东西能干的事儿可多了去了！
才过了五个月，1972年4月，Intel又推出了更强的8008 。
这可是世界上第一个8位可编程微处理器，晶体管数量比4004多了快一倍，时钟速度快了八倍，还能处理字符数据，应用范围一下就广了 。

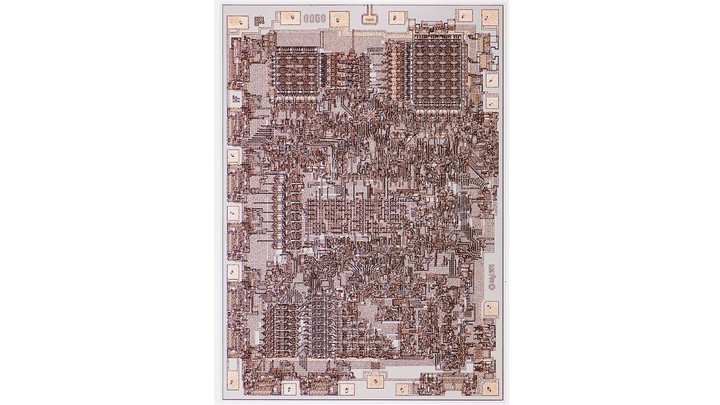

8008
4004和8008一开始主要用在嵌入式控制上，但很快，各路大神就发现，用Intel的开发工具，居然能搭出简陋的个人电脑（PC）！
比如8008，就成了好几款早期PC的CPU 。
8008这芯片还没正式发布呢，就已经让英特尔看到了微处理器这门新生意的大好前景。
这8008能管16KB的内存，最高频率0.8 MHz，虽然现在听起来像“老古董”，
但在当时，它可是SCELBI、Micral N和MCM/70这些早期非计算器类个人电脑的“心脏” 。
在微处理器还没出世的时候，电脑那可是“庞然大物”，又贵又占地方，只有那些大公司、大学和政府机构才玩得起 。
而且，那时候的电脑都是“共享经济”的鼻祖，一台主机大家分着用，你得通过终端才能“摸”到它（有点云计算的祖宗的意思） 。
但微处理器这“芯片上的电脑”一出来，成本立马“跳水”，以前得好几块昂贵的电路板才能干的活儿，现在一个芯片就搞定了，这下可好，大规模生产成了可能 。
早期的个人电脑，那时候还叫“微型计算机”，大多是那种“DIY套件”，卖得不多，主要就是吸引那些技术宅和发烧友 。

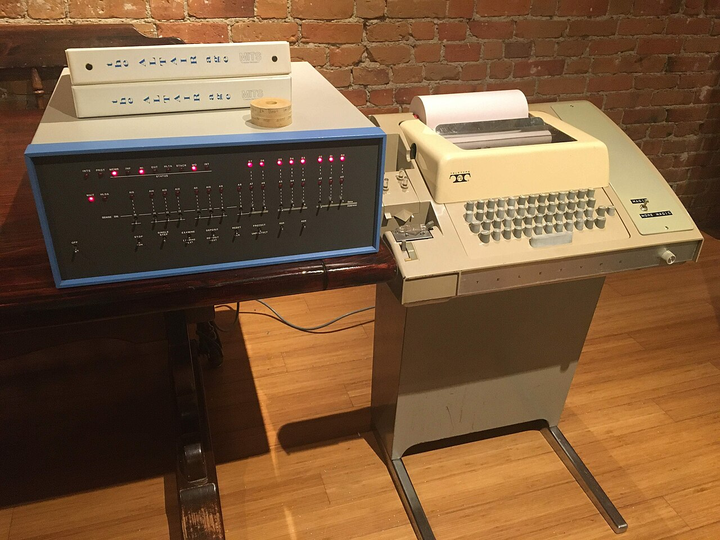

比如1974年出来的MITS Altair电脑，用的就是英特尔8080微处理器，在爱好者圈子里挺火，但商业上嘛，就有点“小打小闹”了 。
那时候的个人电脑市场，简直就是个“战国时代”，各种稀奇古怪的非计算器类PC层出不穷。
这个由爱好者们“瞎折腾”的阶段，其实是个人电脑发展必不可少的“孵化器”。
1976年，史蒂夫·沃兹尼亚克和史蒂夫·乔布斯，在乔布斯家的车库里，捣鼓出了苹果电脑公司 。
他们最早的产品叫Apple I，在“家酿计算机俱乐部”里给那些技术大牛们展示 。
但真正让苹果“一飞冲天”，奠定江湖地位的，还得是后来的Apple II。
Apple II这台机器，广告词那叫一个响亮：“为普通人设计的非凡电脑” 。
它把电路板、键盘、电源都塞进了一个小巧的机箱里，还内置了BASIC语言，直接连电视就能当显示器，这用户体验，简直是“质的飞跃” 。
Apple II的成功，不光让苹果公司成了“明星企业”，也彻底把个人电脑送进了千家万户和办公室，从此开启了个人电脑时代。
而作为全球计算机界的老大，IBM却发现自己的市场份额“蹭蹭蹭”地往下掉。
从1970年的60%掉到1980年的32%，这很大程度上就是拜个人电脑的崛起所赐 。
面对这个新兴市场和日益增长的竞争，IBM这个“大象”级别的公司，必须得“跳起舞来”了 。
为了应对这场“危机”，IBM派出了菲利普·唐·埃斯特里奇，让他负责搞一套小型、基于微处理器的系统，直接跟苹果这些“小年轻”们掰手腕 。
埃斯特里奇这哥们儿，做出了一个在IBM看来简直是“离经叛道”的决定：他不用IBM自己家的东西，而是去外面买现成的组件，还搞了个“开放式架构”来造IBM PC。
这跟IBM那种啥都自己搞、啥都保密的传统做法，简直是“天壤之别” 。
IBM在给自己的个人电脑选处理器的时候，其实考虑过摩托罗拉68000和英特尔8086，但最后，他们“慧眼识珠”，选择了英特尔8088 。
为啥选8088？
一个主要原因就是它“便宜”。
到了1981年，Intel的8088（8008的后代）被IBM选中，成了IBM PC的核心。
IBM自己本来预测PC能卖25万台，结果呢？
他们“大错特错”！头两年，IBM就卖了200多万台PC，直接把苹果甩在了后面，成了全球最大的个人电脑制造商 。
从此，苹果和IBM兼容机的大战开始，进行了10年残酷的战争。
争夺个人计算时代的铁王座。
不过，最终故事里的两个主人公IBM和苹果，谁也没有赢得个人计算时代的王位。
反而，一个CPU的供应商Intel成了个人计算时代的王者 。
1965年，英特尔的戈登·摩尔发现了一个惊人的规律：集成电路上的晶体管数量，大约每两年翻一番 。这就是大名鼎鼎的“摩尔定律”！
它简直成了半导体行业的“自我实现预言”，推动着计算能力指数级增长。
CPU的设计和制造，简直是人类工程史上最复杂的壮举之一。
这不光是画图纸那么简单，还得精确采购原材料，造出专门的工具，然后把几十亿甚至上万亿个晶体管，一个不差地放到指甲盖大小的硅片上 。
哪怕一点点小失误，整个芯片就废了，得从头再来，那成本，那时间，想想都肉疼！
现在的CPU，晶体管数量简直是天文数字。
比如苹果M3 Ultra，1840亿个晶体管 ；
想想Intel 4004才2300个，
8008才3500个，这简直是坐火箭的速度！
这晶体管数量的爆炸式增长，主要靠的是光刻技术的不断进步 。
这技术就像用光在硅片上“雕刻”电路图案，精度高到能刻出几纳米的结构 。
一个芯片，可能要经历50次光刻循环才能完成。

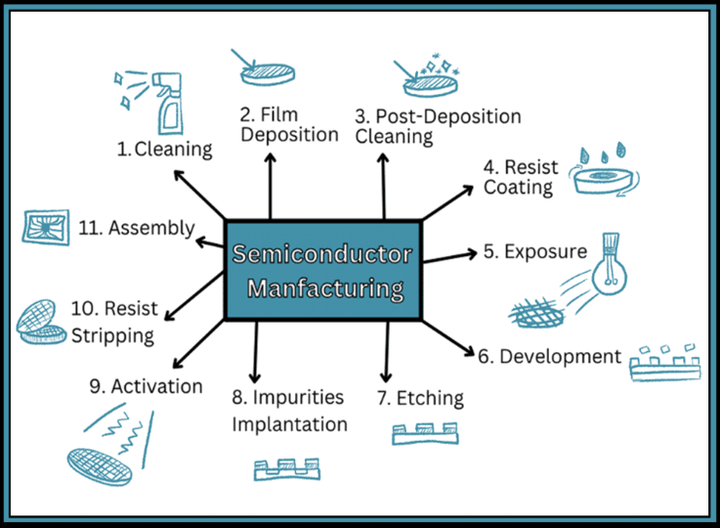

晶体管的制造，那叫一个层层叠加。
先在硅片上挖“井”，再长出栅氧化层，然后铺上多晶硅或金属层做栅极。
通过光刻和蚀刻，精确定义栅极。接着用离子注入技术，在栅极两边形成源极和漏极 。
最后，一层层金属互连线（铜线、钨通孔）把这些微小的晶体管连接起来，形成一个复杂的三维电路 。
当然，CPU也不简单是晶体管的堆砌。
现代CPU之所以能这么快，
那是因为它内部藏着一套极其复杂的“武功秘籍”，
每微秒甚至每纳秒都在疯狂协同工作，把指令吞吐量榨到极致。
CPU就像个勤劳的打工人，不停地“取指-解码-执行” 。

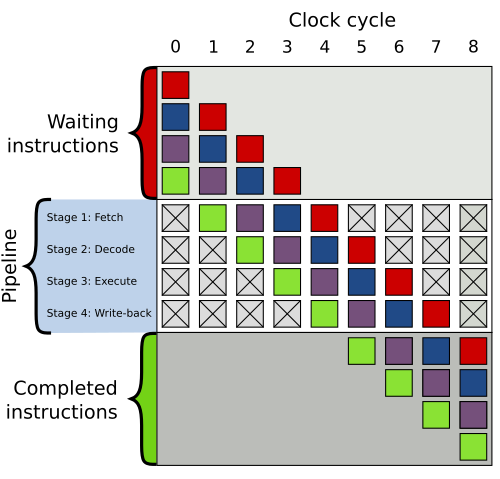

为了提高效率，它学会了 流水线（Pipelining） ，就像工厂的流水线一样，同时处理指令的不同阶段，大大提高了效率。
但CPU跑得太快，内存跟不上怎么办？
CPU就给自己配了一套“记忆宫殿”——缓存层次结构（Cache Hierarchy） 。
L1、L2、L3，甚至L4，一层比一层大，一层比一层慢，但都比主内存快得多。
它把经常用的数据和指令提前放进这些“小金库”里，CPU就不用老跑去慢悠悠的主内存拿东西了，大大减少了等待时间 。

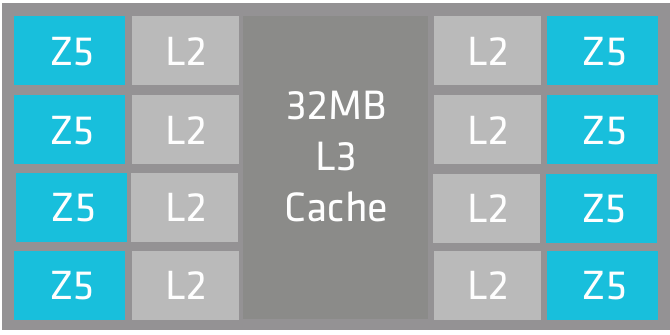

ZEN5的缓存结构
为了进一步压榨性能，现代CPU还玩起了“骚操作”——乱序执行（Out-of-Order Execution） 。
程序指令本来是一条条排队的，但CPU发现，有些指令虽然排在前面，但它需要的数据还没准备好，那我就先跳过去执行后面那些已经准备好的指令！
等前面的数据好了，再回来补上。
最后再把结果按顺序排好，保证程序逻辑没错。这就像一个聪明的老板，不会让员工闲着，谁有活儿谁先干！
还有个绝活叫分支预测（Branch Prediction） 。
程序里经常有“如果…就…否则…”这种分支判断。如果每次都等判断结果出来再决定走哪条路，那流水线就得停下来。
所以CPU就搞了个“预言家”——分支预测器，它会提前猜你要走哪条路，然后提前把那条路的指令先跑起来。
猜对了，血赚；猜错了，虽然得把跑错的指令扔掉重来，但总比傻等强！
流水线、缓存、乱序执行、分支预测，这些都是高度复杂的内部机制 。
它们让CPU不再是简单的晶体管堆砌，而是一个微架构设计的奇迹。
它能以我们无法想象的速度预测、优化和管理数据流，让复杂的软件跑得飞起。
虽然，摩尔定律曾经是芯片行业的“金科玉律”，
但现在它有点“跑不动”了，英雄迟暮 。
后摩尔时代，芯粒（Chiplet）架构成了香饽饽 。
简单说，就是把一个复杂的芯片，拆成好几个小芯片，单独制造，然后再封装到一起。
这“搭积木”的玩法好处多多：设计更灵活，扩展性更强，良率更高，制造也更简单，成本还能降下来 。

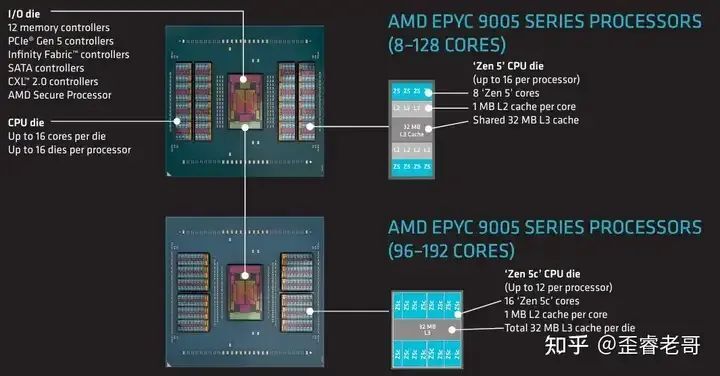

AMD的EPYC CPU就是这种“搭积木”的成功案例 。
EPYC
天下大势，分久必合，合久必分。
CPU从将所有部件（控制器，计算器，IO）集成在一起，到chiplet封装，一个命运的轮回。
从巴贝奇的“超前构想” ，到洛芙莱斯的“程序首秀” ，再到图灵的“计算哲学” ，以及冯·诺依曼的“架构蓝图” ，这些理论大佬们，给CPU打下了最坚实的智力基础。
在工程上，从晶体管的“横空出世” ，到Intel 4004和8008开启的“微处理器时代” ，再到摩尔定律驱动的“疯狂内卷” ，
无不展现了人类在微观世界里“雕刻宇宙”的逆天能力。
纳米级制造的极致精度 、几十亿晶体管 ，以及流水线、缓存、乱序执行、分支预测，多核这些“神操作” ，将CPU送上了人造物的巅峰。
